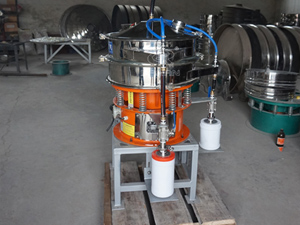

旋振篩概述

旋振篩視頻——篩分粉末、顆粒、液體

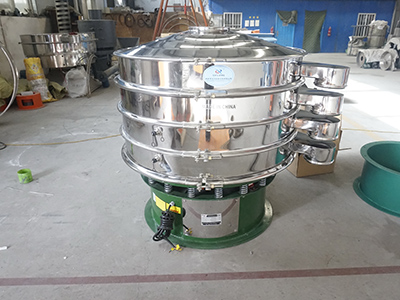

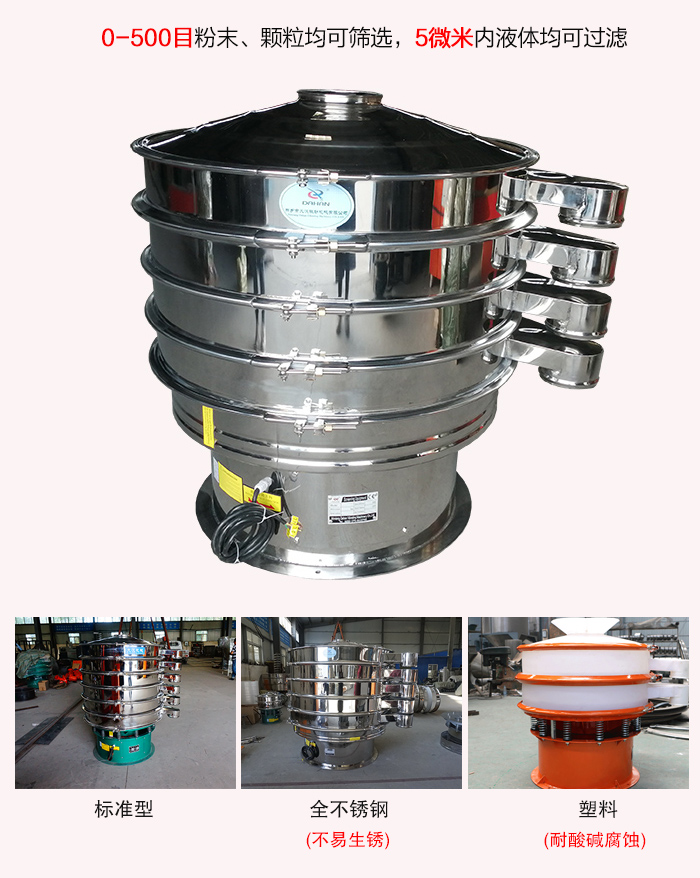

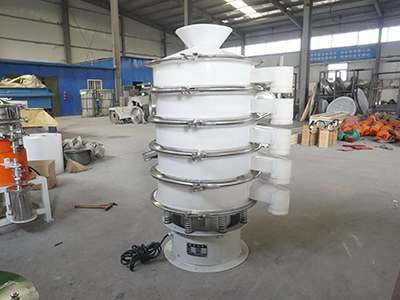

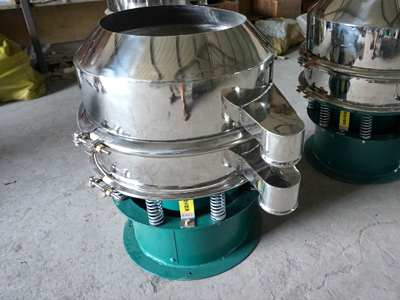

旋振篩又叫圓形旋振篩，三次元振動篩分過濾機，三次元旋振篩，主要用于篩分粉末狀、顆粒狀及漿液狀物料，從材質上分標準型旋振篩和全不銹鋼旋振篩，標準型與物料基礎部分為304不銹鋼材質、底座為碳鋼材質，全不銹鋼則是筒體采用304不銹鋼材質，用于食品、醫藥等對衛生要求嚴格的行業。針對有較強酸性、堿性等有腐蝕性的物料，我們設計了一款耐腐蝕的旋振篩-塑料振動篩，可保證物料不會變質。

大漢DH系列三次元旋振篩可根據用戶需求設計特殊型號，無論物料是干是濕，是精細是粗糙，是比重大是比重輕，0-400目都可以篩選，不管是液態的，還是漿狀的0-600目都可以過濾。大漢旋振篩系列產品同時配備有專門的篩網清理裝置，可降低堵網率，過網率和處理精度得以有效提高。

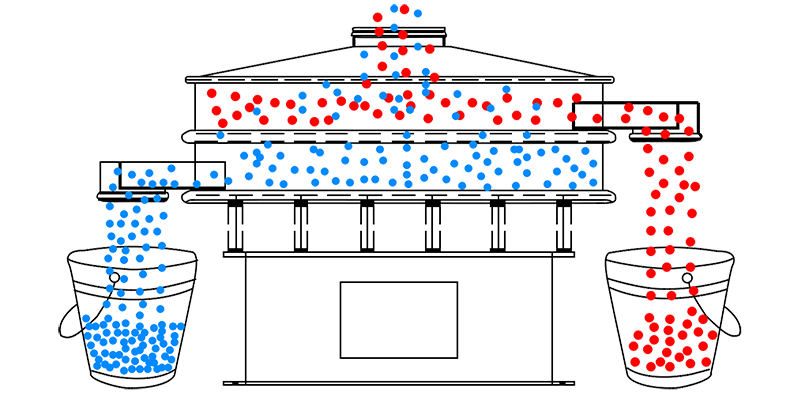

旋振篩的工作原理

旋振篩采用立式振動電機作為激振源，通過振動電機上下兩端的偏心重錘將旋轉運動轉變?yōu)樗健⒋怪薄A斜的三次元運動，并傳遞到旋振篩的篩面上；物料通過入料口進入設備內，根據不同篩分要求，物料經過1-5層采用不同目數的篩網的篩分層，在這個過程中，位于各層的篩網下的清網裝置不斷撞擊篩網，使物料能夠順暢的篩分，并有效避免物料堵網問題的出現，不同目數的物料通過各層對應目數的篩網或經設置在各層的出料口排出，實現篩選或過濾的目的。

旋振篩型號及參數

型 號	DH-600	DH-800	DH-1000	DH-1200	DH-1500	DH-1800	DH-2000
直徑mm	Φ600	Φ800	Φ1000	Φ1200	Φ1500	Φ1800	Φ2000
篩網面積m	0.24	0.45	0.67	1.0	1.6	2.43	3.01
篩網規格（目）	2-500	2-500	2-500	2-500	2-500	2-500	2-500
進料粒度mm	<Φ10	<Φ15	<Φ20	<Φ30	<Φ10	<Φ15	<Φ20
振次rpm	1500	1500	1500	1500	1500	1500	1500
有效篩面直mm	Φ560	Φ760	Φ930	Φ1130	Φ1430	Φ1760	Φ1960
層數	1-5	1-5	1-5	1-5	1-5	1-5	1-5
功率Kw	0.25	0.55	0.75	1.1	1.5	2.2	3

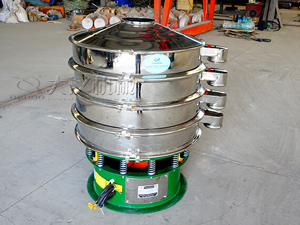

大漢旋振篩的特點

效率高、設計精巧耐用、分類、粘液均可篩分。

網孔不堵塞、粉末不飛揚、可篩至500目或0.028mm。

雜質、粗料自動排出，可以連續作業。

子母分離式網架設計，篩網使用時間長久，換網快，只需3-5分鐘。

篩網高可以達到4層，可將一種物料分選成2-5種不同的粒度規格。

體積小、節省空間、移動方便。

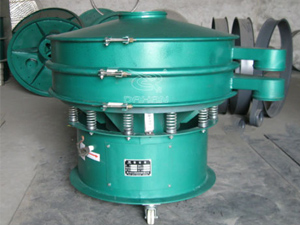

旋振篩組成結構

篩箱（篩體）：篩箱是旋振篩的主體部分，通常由鋼板焊接而成。篩箱內部設置有多層篩網。

振動器：振動器是旋振篩的核心部件，用于產生振動力。通常采用電動振動器作為振動源，它通過電機驅動離心力產生器的旋轉，從而使篩箱產生振動。

篩網：篩網通常由金屬絲網或聚合物篩網制成，具有不同的孔徑尺寸和篩孔形狀，以適應不同粒度的物料篩分需求。

振動支撐系統：旋振篩通常需要安裝在振動支撐系統上，以保證整個設備的穩定性和振動傳遞效果。振動支撐系統包括支撐彈簧、支撐橡膠等。

進料裝置：進料裝置用于將待篩分的物料均勻地投入到篩箱內部。進料裝置通常包括進料斗、進料管、振動給料器等。

底部排料口：底部排料口用于排出已篩分的物料和廢棄物料。排料口通常設有可調節的排料裝置，以根據需要控制物料的流量和排放位置。

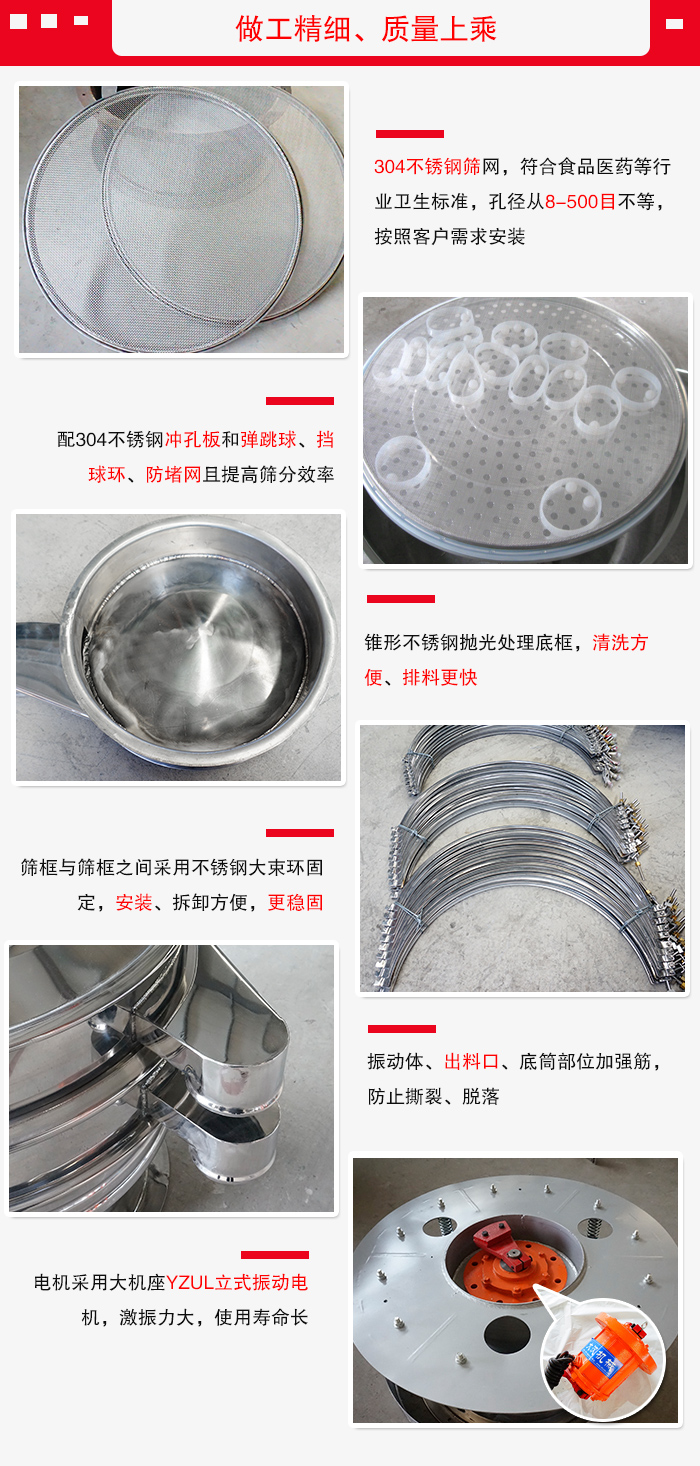

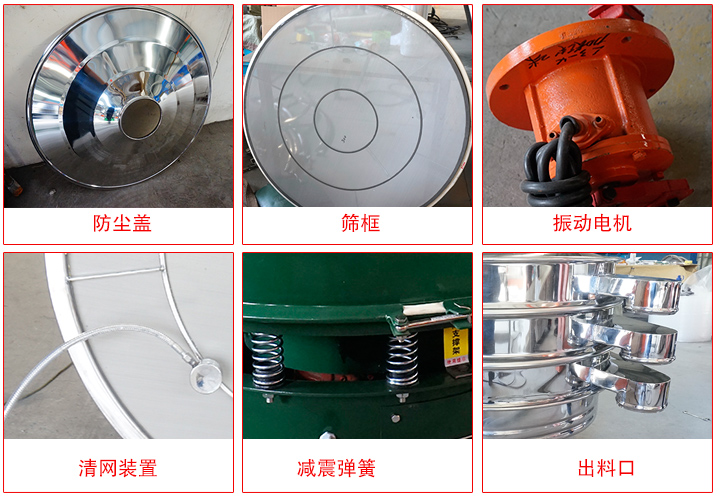

旋振篩配件

1、振動電機：采用YZUL系列立式振動電機單法蘭結構，安裝維護方便，達到減輕了主機重量，降低主機成本，使得主機對物料的處理量更大。

2、篩網：可根據篩分要求選配合適的目數，有碳鋼、不銹鋼、尼龍篩網三種材質。

3、清網裝置：一般常見的為橡膠球或硅膠球，橡膠球主要用在對物料環境衛生要求不是很嚴格的場合，成本也低。硅膠球彈性好、無污染，主要用在食品、醫藥等行業，造價較高。

4、密封件：防止原料流體或固體微粒從相鄰結合面間泄漏，防止外界雜質如灰塵與水分等侵入機器設備內部的部件材料，同時減輕振動篩在振動中對篩框的破壞力。

5、減震彈簧：利用彈性來工作的機械零件，連接篩體和底座之間，在振動篩工作的過程中起到緩沖的作用，隔絕噪音，延長機器使用壽命。

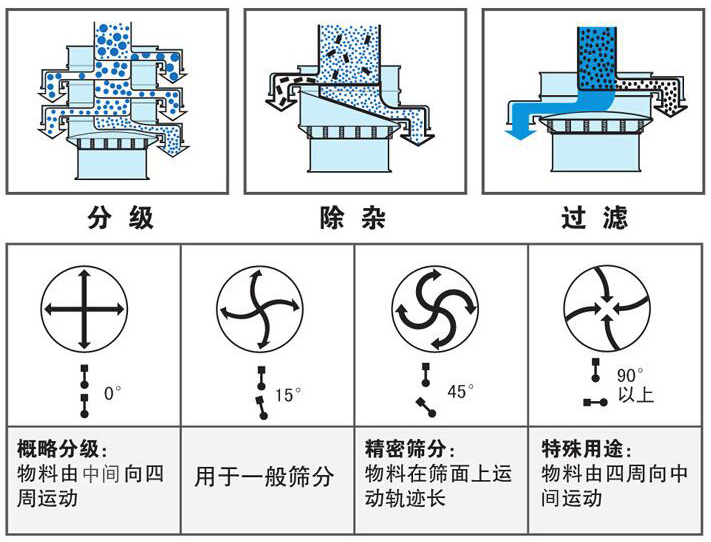

旋振篩角度調整圖

旋振篩適用的行業

旋振篩在許多行業中都有廣泛的應用。以下是一些旋振篩常見的應用行業及其詳細介紹：

礦業行業：旋振篩在礦業行業中被廣泛用于礦石的篩分、分級和過濾過程。它可以用于煤炭、金屬礦石、石灰石、砂石等物料的篩分。

建筑材料行業：在建筑材料行業中，旋振篩常被用于砂石、石灰石、水泥、混凝土等物料的篩分和分級。

化工行業：旋振篩在化工行業中廣泛應用于顆粒物料的篩分和分級。它可以用于化肥、塑料顆粒、橡膠顆粒、顏料等物料的篩分和分級過程。

制藥行業：在制藥行業中，旋振篩常被用于藥粉、藥片、藥液等制藥物料的篩分和分級。

食品行業：旋振篩在食品行業中被廣泛應用于食品粉末、顆粒、液體等物料的篩分和分級。

冶金行業：旋振篩在冶金行業中常被用于礦石的篩分和分級，以及冶金過程中的固體廢棄物處理。

除上述行業外，旋振篩還可應用于紡織、造紙、電子等行業中的物料篩分和處理過程。

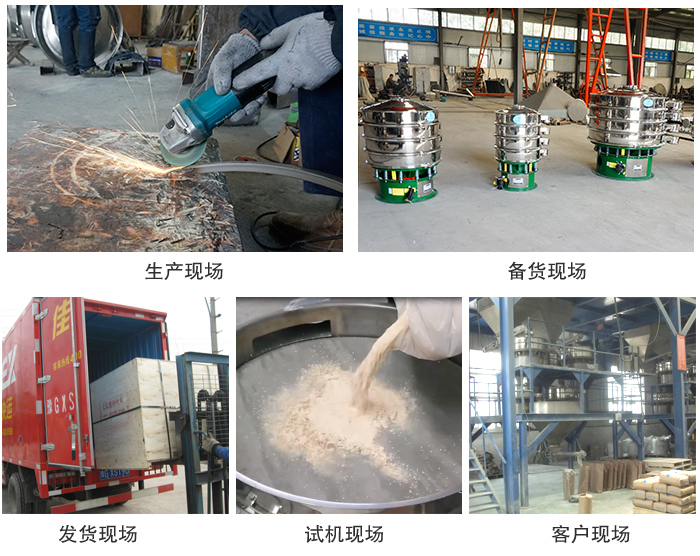

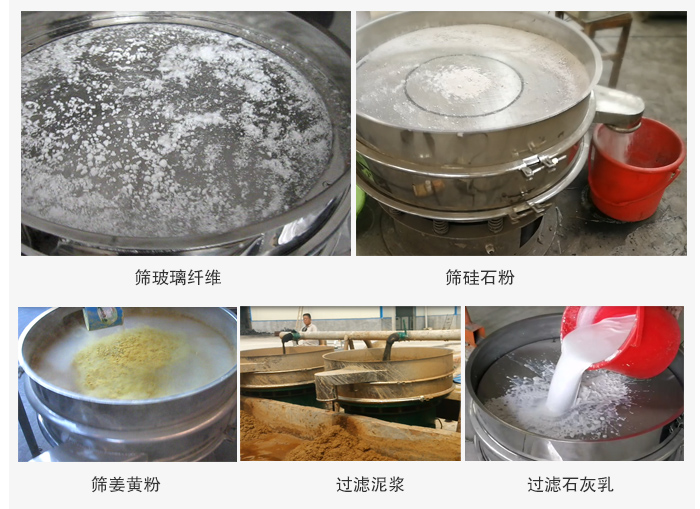

旋振篩使用現場

旋振篩選型

1、物料特性

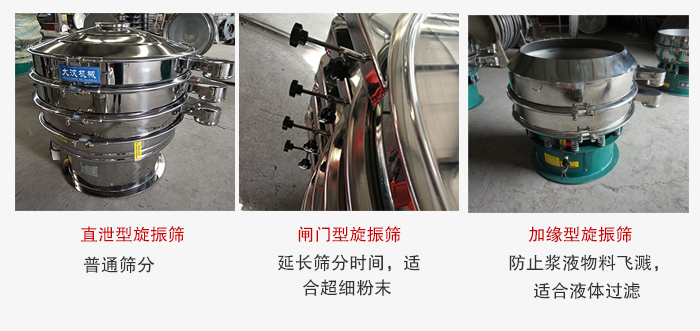

旋振篩既可以篩分粒狀、粉狀物料，也可以對液體物料進行過濾，所以在選擇旋振篩型號時需要分析一下物料的特性，針對不同物料可采用專門的設計，如過濾液體可選用加緣型旋振篩。

2、材質選擇

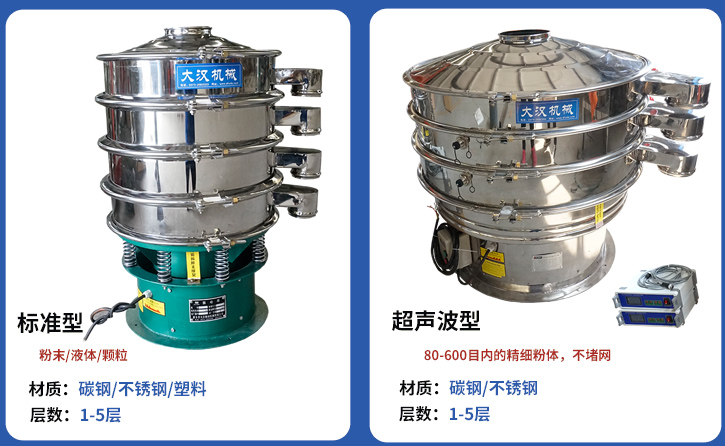

材質主要分為碳鋼、不銹鋼、塑料等三種材質，碳鋼材質適合普通的物料篩分，不銹鋼材質的旋振篩適合篩分具有腐蝕性或?qū)Y分環境有衛生要求的物料，塑料材質的旋振篩可以篩分酸、堿性物料。

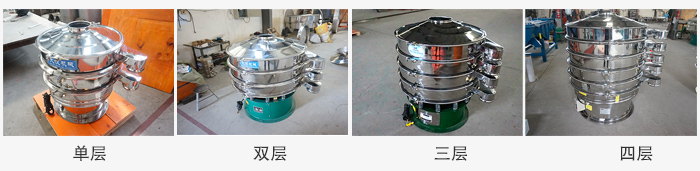

3、層數選擇

可分為單層、雙層、三層、四層，單層旋振篩采用1層全封閉結構設計，只有1層篩網，有2個出料口，主要用于對物料的除雜，大漢多層旋振篩篩面層數可達4層，可對同時對2~5個不同等級的物料進行分級。

4、型號選擇

旋振篩外形為圓形，篩分的面積大小決定了其篩分產量，產量越大，選擇的型號就越大，一般情況下，針對小產量的用戶，我們會為用戶推薦400mm、600mm等小型號的篩機，而針對對產量有較大要求的用戶來說，我們一般推薦用戶選擇1500mm、1800m、2000mm等型號。

旋振篩廠家

1、選用了較為優質的原材料，提高了設備的性能，降低了作業中設備的維修頻率，可使用戶在作業中花費更少的成本、收獲更加可觀的盈利。

2、新鄉大漢屬于直銷型廠家，出廠設備直接銷售給客戶，減少中間差價，消除成本浪費，因此旋振篩報價會更經濟實惠。

3、可為客戶提供一站式的售前指導，售后安裝、調試運行、操作指導、維修保養等系列服務。

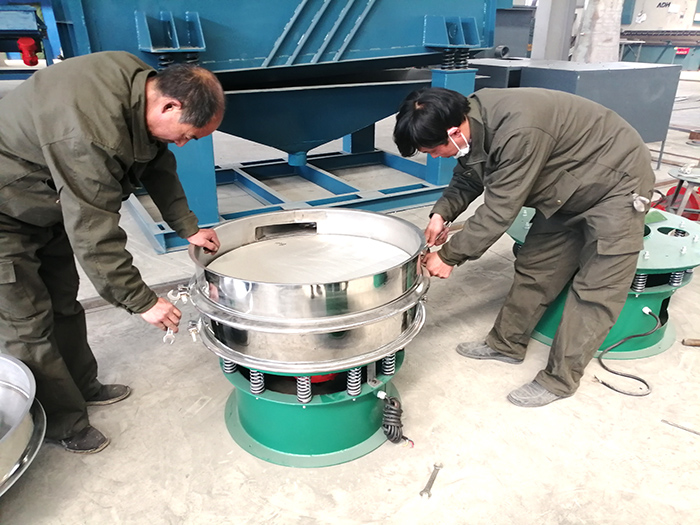

大漢旋振篩的安裝與調試

1.設備應有穩定的基礎。當設備安裝于一般地面或水泥基礎上時，可以不設置地腳螺栓。當設備安裝于鋼結構架臺之上時，應用螺栓緊固于結構體上，而且鋼結構架臺應有一定的鋼度。 本機只需三相開關一只(備注:好使用電氣控制盤)，用蛇皮管穿線，將電機接至電源即可，注意電氣控制盤應懸掛安裝于墻上。

2.設備出廠前已將篩網裝妥，使用過程中的篩網更換可自己更換。

3.開機前，應先檢查各壓緊螺栓的緊固程度，及各料口的位置是否與接料器對正，并觀察振動電機是否能正常轉動及彈簧受力有無阻礙，檢查各層篩網是否壓緊。

4.當旋振篩接入電氣控制盤之前，應首先對電氣控制盤進行檢查。線路接通后觀察振動電機旋轉方向是否是順時針方向, (備注：否則應改變相序)運轉是否正常，有無異噪聲。

5.調節振動電機上下偏心塊的相位角，以適應各種物料篩分情況。

您可能還需要了解：旋振篩篩網如何裁剪、旋振篩的清潔工作、使用旋振篩的技巧

大漢旋振篩換網圖示：
